#19. 페이저(Phasor) - 미분방정식이 곱셈으로 바뀌는 마법

지난 글에서는 사인파/정현파에 대해 정리했다.

진폭 \( A \), 각주파수 \( \omega \), 위상 \( \phi \) 세 숫자로 모든 사인파가 결정된다는 게 핵심이었다.

[수학] 삼각함수와 정현파 기초 - 사인파의 해부학



근데 솔직히 사인파를 직접 다루는 거? 귀찮고 짜증난다.

미분하면 \( \cos \)으로 바뀌고, 두 번 미분하면 \( -\sin \)이 되고,

사인 두 개 더하면 또 다른 사인파가 나오긴 하는데 합치는 공식부터 외워야 한다.

같은 주파수의 사인파 세 개만 더해보면, 그때부터 손에서 미끄러진다.



그래서 19세기 엔지니어 한 명(Charles Proteus Steinmetz)이 분노에 차서 만든 도구가 바로 페이저(Phasor) 다.

페이저 한 번 익히면, AC 회로 해석은 진짜 간단해진다.

미분이 곱셈으로 바뀐다.

---

[ 세 줄 요약 ]

페이저는 사인파를 "복소평면 위의 회전하는 화살표"로 바꿔치기하는 도구다.

진폭과 위상만 가진 복소수 하나로 사인파를 표현하면, 미분방정식이 단순한 곱셈·덧셈 문제로 변한다.

AC 회로 해석의 모든 출발점이다.

---

페이저가 왜 필요한가 — 사인파 직접 푸는 게 너무 빡세다

직렬 RLC 회로에 사인파 전압 \( v(t) = V_m \cos(\omega t) \)를 걸었다고 치자.

KVL을 적용하면 이런 미분방정식이 나온다.



\( \displaystyle \begin{aligned} &L \frac{di}{dt} + R\, i + \frac{1}{C}\!\int i\, dt \\[4pt] &\qquad\qquad = V_m \cos(\omega t) \end{aligned} \)

(식 1 - RLC 회로의 KVL 방정식)



미분도 있고, 적분도 있고, 우변엔 사인파까지.

이걸 직접 풀려면 지난 포스팅과 같이 2계 미분방정식 풀이를 그대로 적용해야 한다.

[수학] 2계 미분방정식과 특성방정식 - 근의 공식 이용



근데 회로가 조금만 복잡해져도 손이 박살난다.

여기서 한 가지 사실이 결정적인 힌트가 된다.

선형 회로에 사인파 입력을 넣으면, 정상상태에서 출력도 같은 주파수의 사인파다.



저항·인덕터·커패시터 어떻게 조합해도, 주파수는 절대 안 바뀐다. (진폭과 위상만 바뀐다.)

그러면 굳이 시간 함수 \( v(t) \) 전체를 들고 다닐 필요가 있을까?

진폭 \( A \)와 위상 \( \phi \), 두 개만 추적하면 되지 않나?



페이저는 정확히 이 발상에서 출발한다.

---

페이저의 정의 — 회전하는 화살표

오일러 공식을 다시 꺼낸다.



\( \displaystyle e^{j\theta} = \cos\theta + j \sin\theta \)

(식 2 - 오일러 공식)



오일러 공식이 익숙하지 않다면 이 글을 먼저 읽고 오자.

[수학] 오일러의 공식과 항등식 - 세상에서 가장 아름다운 등식



이 식의 양변에 \( A \)를 곱하고 \( \theta \)를 \( \omega t + \phi \)로 치환하면 이렇게 된다.



\( \displaystyle \begin{aligned} A\, e^{j(\omega t + \phi)} &= A\cos(\omega t + \phi) \\[4pt] &\quad + j\, A\sin(\omega t + \phi) \end{aligned} \)

(식 3 - 복소지수와 사인파의 관계)



여기서 실수부만 보면 우리가 원하던 사인파다.



\( \displaystyle v(t) = A\cos(\omega t + \phi) = \mathrm{Re}\!\left\{ A\, e^{j(\omega t + \phi)} \right\} \)

(식 4 - 사인파를 복소지수의 실수부로 표현)



식 4 우변을 살짝 분리해보자.



\( \displaystyle A\, e^{j(\omega t + \phi)} = A\, e^{j\phi} \cdot e^{j\omega t} \)

(식 5 - 페이저와 회전인자의 분리)



이게 페이저의 핵심 트릭이다.

시간이랑 무관한 부분 \( A\, e^{j\phi} \) 와 시간만의 함수 \( e^{j\omega t} \) 가 깔끔하게 분리됐다.

여기서 시간 무관 부분이 바로 페이저다.



\( \displaystyle \mathbf{V} = A\, e^{j\phi} = A \angle \phi \)

(식 6 - 페이저의 정의)



굵은 글씨로 쓰는 \( \mathbf{V} \)는 시간 함수가 아닌 복소수다.

크기 \( A \), 각도 \( \phi \) 두 정보가 들어 있는 한 점.

이걸 복소평면에 그리면 길이 \( A \), 방향 \( \phi \)인 화살표가 된다.

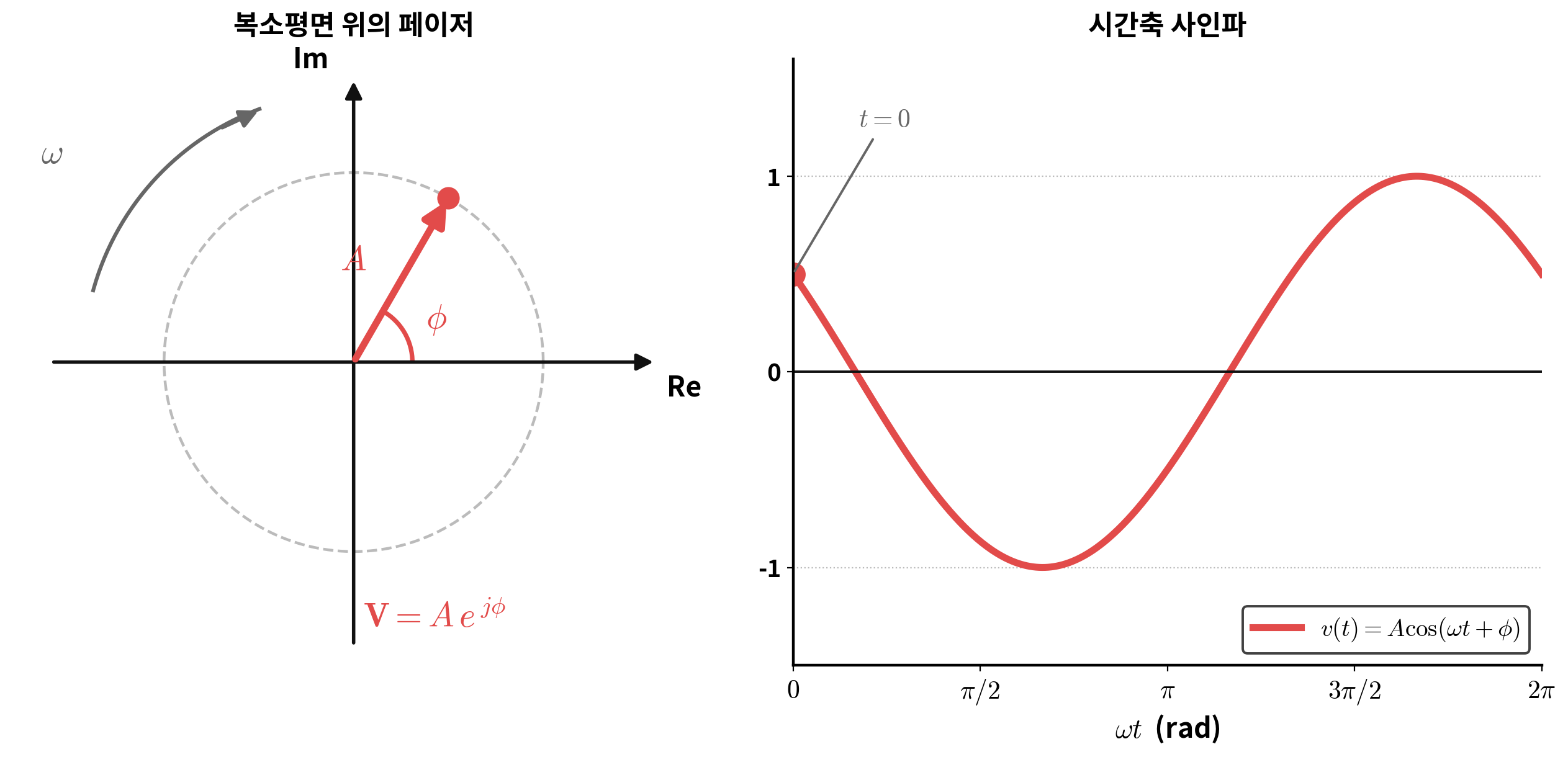

그림 1 - 복소평면 위의 페이저와 시간축 사인파의 대응



왼쪽 그림에서 빨간 화살표가 \( \mathbf{V} \)다.

여기에 \( e^{j\omega t} \)를 곱하면 화살표가 반시계 방향으로 \( \omega \)의 각속도로 빙글빙글 돈다.

그 회전하는 화살표의 실수부(x좌표) 를 시간축에 늘어놓으면 오른쪽 그림처럼 사인파가 된다.

같은 사인파를 두 가지 방식으로 본 것뿐이다.

• 시간 함수: \( v(t) = A\cos(\omega t + \phi) \)
• 페이저: \( \mathbf{V} = A \angle \phi \)

같은 사인파에 대해 둘은 1:1 대응한다.

페이저 표기법으로 쓰면 한 줄이 끝이다.

---

페이저로 바꾸면 미분이 곱셈이 된다

여기서부터가 페이저의 진짜 위력이다.

\( v(t) = A\cos(\omega t + \phi) \)를 시간으로 미분하면 어떻게 될까?



\( \displaystyle \begin{aligned} \frac{dv}{dt} &= -A\,\omega \sin(\omega t + \phi) \\[4pt] &= A\,\omega \cos\!\left(\omega t + \phi + \tfrac{\pi}{2}\right) \end{aligned} \)

(식 7 - 사인파의 미분)



진폭이 \( \omega \)배 되고, 위상이 \( \pi/2 \)만큼 앞서갔다.

이걸 페이저로 보면 어떻게 될까?

미분된 사인파의 페이저는 \( A\,\omega \angle (\phi + \pi/2) \)다.

여기서 \( \angle \pi/2 \)는 \( e^{j\pi/2} = j \)와 같으므로 결국 아래와 같이 정리된다.



\( \displaystyle \frac{d}{dt} \;\longleftrightarrow\; j\omega \)

(식 8 - 미분 ↔ \( j\omega \) 곱셈)



시간 미분이 \( j\omega \)를 곱하는 연산으로 바뀌었다.

이게 페이저가 미분방정식 풀이에서 폭탄급인 이유다.

같은 논리로 적분은 \( 1/(j\omega) \)를 곱하는 것과 같다.



\( \displaystyle \int (\,\cdot\,)\, dt \;\longleftrightarrow\; \frac{1}{j\omega} \)

(식 9 - 적분 ↔ \( 1/(j\omega) \) 곱셈)



이제 식 1의 RLC 미분방정식을 페이저로 옮겨보자.



\( v(t) \to \mathbf{V} \), \( i(t) \to \mathbf{I} \)로 치환하고, 미분은 \( j\omega \), 적분은 \( 1/(j\omega) \)로 바꾸면 끝이다.

\( \displaystyle \begin{aligned} &j\omega L\,\mathbf{I} + R\,\mathbf{I} + \frac{1}{j\omega C}\,\mathbf{I} \\[4pt] &\qquad\qquad = \mathbf{V} \end{aligned} \)

(식 10 - 페이저 영역으로 변환된 RLC 회로 방정식)



미분방정식이 단순 일차방정식으로 변했다.

이게 마법이라고 하는 이유다.

---

페이저로 사인파 더하기 — 화살표 덧셈

같은 주파수의 사인파 둘을 더하는 작업을 시간축에서 직접 하려면, 덧셈 정리부터 꺼내야 한다.

근데 페이저로는?

그냥 복소수 두 개 더하면 된다.

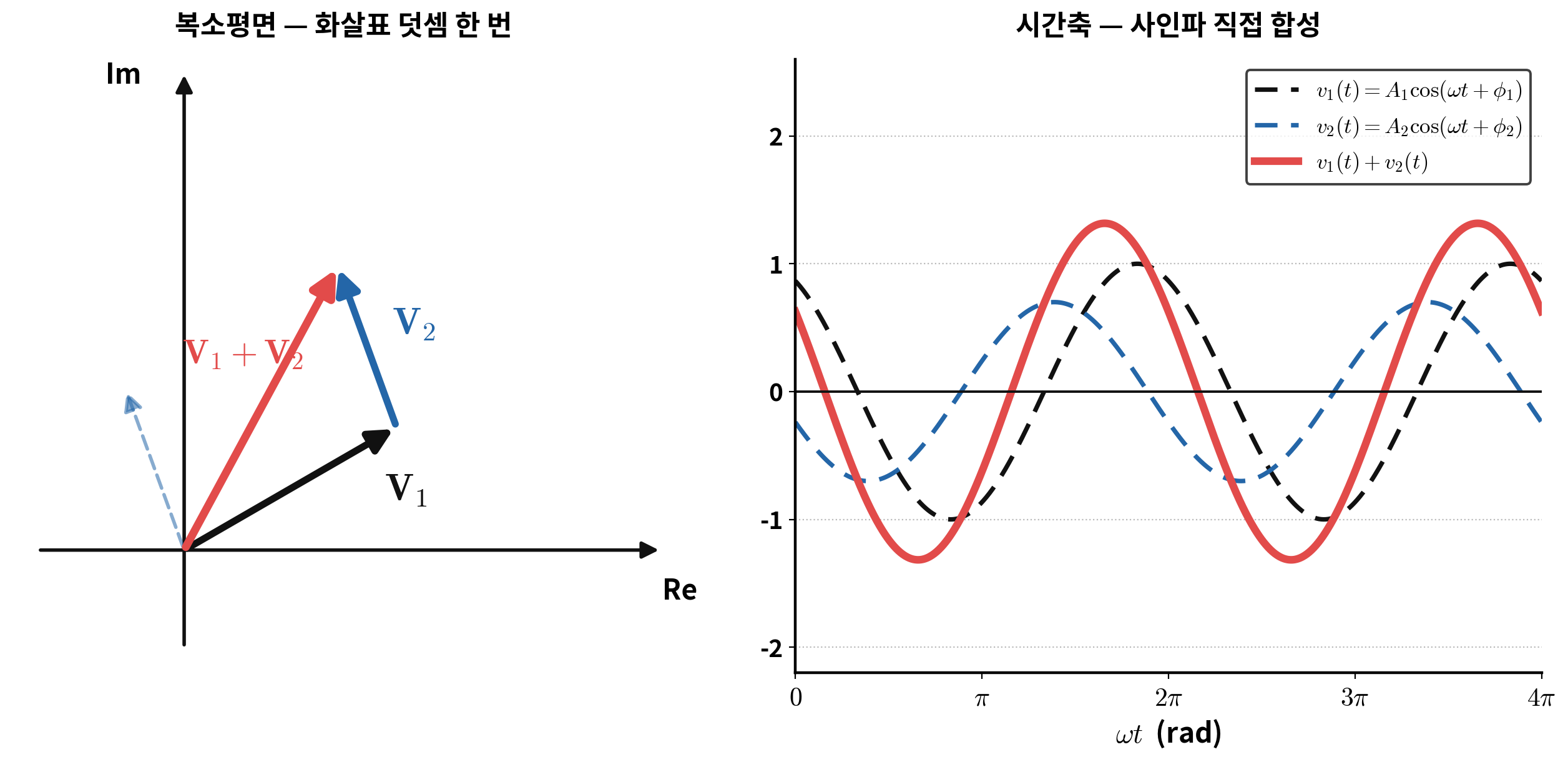

그림 2 - 페이저 덧셈으로 두 사인파의 합 구하기



- 왼쪽 : 복소평면에서 화살표 두 개를 머리-꼬리로 이어붙이면 그 결과가 합 페이저.

- 오른쪽 : 시간축에서 직접 더해도 같은 결과의 사인파가 나오긴 하는데, 진폭과 위상을 손으로 뽑아내려면 노가다.

같은 일을, 페이저는 좌표 덧셈으로, 시간축은 삼각함수 공식으로 푼다.

뭐가 더 편한지는 굳이 비교할 필요도 없다.

이 차이가 회로가 복잡해질수록 기하급수적으로 벌어진다.

---

페이저 vs 시간 함수

핵심을 표로 정리하면 이렇다.

구분	시간 함수 \( v(t) \)	페이저 \( \mathbf{V} \)
표현	\( A\cos(\omega t + \phi) \)	\( A\, e^{j\phi} = A \angle \phi \)
정체	시간에 따라 출렁이는 함수	시간 무관한 복소수 (화살표)
미분	\( \dfrac{dv}{dt} \) — 새 사인파 계산	\( j\omega \)배 — 곱셈 한 번
적분	\( \int v\, dt \) — 적분 계산	\( 1/(j\omega) \)배 — 나눗셈 한 번
덧셈	삼각함수 덧셈 정리	복소수 덧셈
곱셈 (스칼라)	진폭 × 스칼라	페이저 × 스칼라
주파수 정보	식 안에 \( \omega \) 명시	별도 보관 (회로 전체 1개)

(표 1 - 시간 함수 vs 페이저 표현 비교)



마지막 줄이 중요하다.

페이저 표현에는 \( \omega \)가 없다.



회로 전체에서 주파수는 단 하나뿐이라(같은 사인파니까), 굳이 모든 페이저에 매번 \( \omega \)를 적을 필요가 없는 거다.

진폭과 위상만 추적하고, \( \omega \)는 회로 머리 한쪽에 메모해두면 끝.

---

주의할 점 — 페이저는 만능이 아니다

페이저가 위력적인 만큼, 사용 조건이 명확하다.

다음 세 가지 조건이 다 만족돼야 한다.



첫째, 정상상태(steady-state) 응답만 다룬다.

전원이 켜진 직후의 과도응답(transient)은 못 본다.

페이저는 회로가 충분히 시간이 지나서 안정된 사인파 응답으로 정착한 상태를 가정한다.

과도응답까지 보고 싶으면 라플라스 변환으로 가야 한다.



둘째, 단일 주파수의 사인파만 다룬다.

회로에 60Hz와 1kHz가 동시에 들어있으면 페이저로 한 번에 못 푼다.

각 주파수에 대해 따로 페이저 해석을 해서 시간 영역에서 합산해야 한다.



셋째, 선형 회로에서만 성립한다.

다이오드·트랜지스터 등 비선형 소자가 끼면 사인파가 그대로 보존되지 않는다.

이 경우엔 소신호 해석으로 선형화한 다음에야 페이저를 쓸 수 있다.

이 세 조건만 머리에 두면, 페이저는 AC 회로 해석에서 거의 만능이다.

---

마무리

페이저의 핵심을 한 번 더.

• 사인파 \( A\cos(\omega t + \phi) \)를 복소수 \( \mathbf{V} = A\, e^{j\phi} \)로 바꿔치기
• 미분은 \( j\omega \) 곱셈, 적분은 \( 1/(j\omega) \) 곱셈으로 변환
• 미분방정식이 일차방정식으로 단순화

이 한 번의 도약으로, 다음 글에서 다룰 임피던스(Impedance) 라는 개념이 정의 가능해진다.

R·L·C 각각이 페이저 영역에서 어떻게 보이는지, 그리고 그게 왜 옴의 법칙처럼 \( \mathbf{V} = \mathbf{Z}\,\mathbf{I} \) 형태로 깔끔하게 정리되는지.
